Confectionner un cable de lisaison pour Texas Instrument

  Les calculatrices Texas Instrument sont synchronisables avec MAC ou Windows. Ceci permet de développer et contrôler les programmes sur ordinateur et de les importer ensuite dans la calculatrice (il est en effet plus facile de programmer sur ordinateur !). Plutôt que d'acheter un cable, vous pouvez en fabriquer un facilement pour pas trop cher. Voici la marche à suivre...




Matériel Nécessaire



- 1 connecteur pour port parallèle (vous pouvez en prendre un sur un câble pour imprimante ou en acheter un)
- 1 câble TI-TI livré avec la calculatrice (ou 1 fiche Jack Mâle 2.5 mm et du cable)
- 2 diodes (peu importe les valeurs)
- 1 fer à souder




Confection

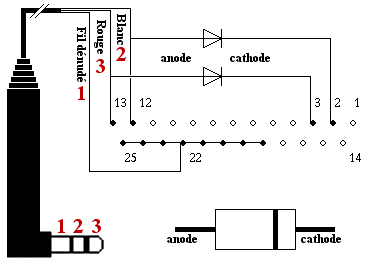

  Commencez par ouvrir le connecteur pour port parallèle. Soudez une diode sur la tige en métal 2 et une autre sur la tige 3. (Attention au sens de branchement). Prenez ensuite votre câble TI-TI et coupez le. Vous voyez 1 fil rouge, un fil blanc et un fil dénudé. Soudez le fil rouge sur la diode de la tige 3 et sur la tige 13. Soudez le fil blanc sur la diode du 2 et sur la tige 12. Soudez ensuite le fil dénudé sur la plaque de fer qui va du 18 au 25.


Vérifiez ensuite si votre câble est bon en utilisant Linktest.

Si le cable est bon, vous devriez obtenir le texte suivant avec Linkset. Sinon, vérifier vos soudures et le sens des diodes.

send 00 - read 00 - should be 00
send 01 - read 20 - should be 20
send 02 - read 10 - should be 10
send 03 - read 30 - should be 30
